USB3.1连接器防水TYPE-C防水母座技术要点
发表时间:2021-04-12     阅读次数:     字体:【

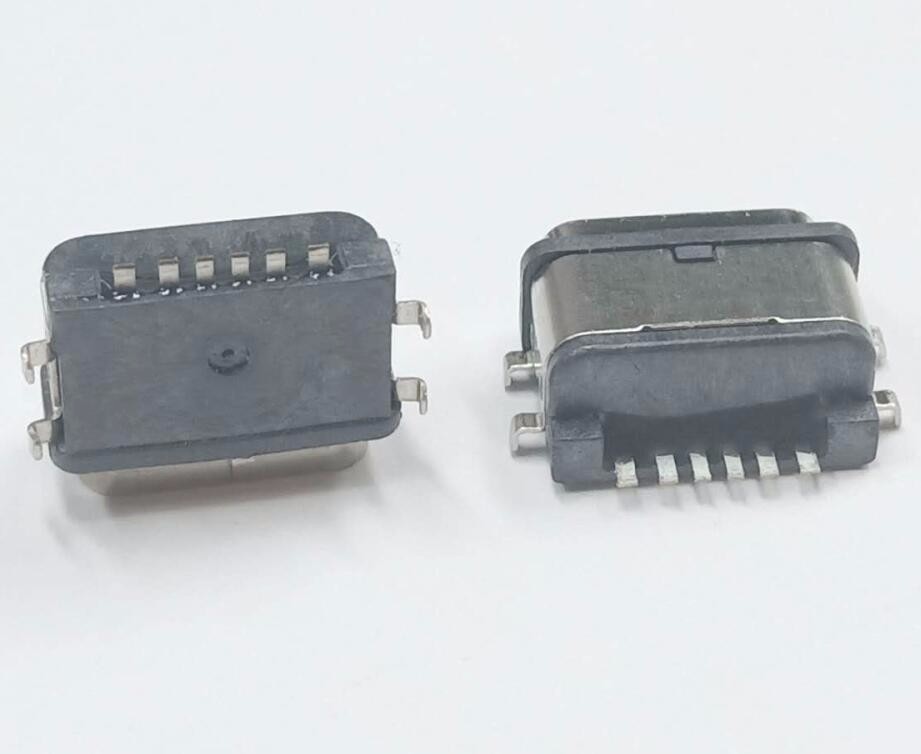

USB3.1连接器防水TYPE-C防水母座技术要点

随着电子产品的不断发展壮大,带有USB接口的产品也越来越多,占据了很大的市场份额,防水TYPE-C就是一种接口轻薄小巧的新型USB接口,其可以扩展成电源/USB传输/VGA或HDMI三个接口,具有较好的实用性,而且通过适配器还可以兼容USB3.0、USB2.0等上一代接口,能够较好的满足人们的日常使用需求,然而产品在使用时,经常会出现接口胶芯磨损、产品在外力挤压的情况下变形、产品工作中受到外力的拉扯时容易变形并导致短路、产品的套筒与绝缘芯体容易出现缝隙等一系列问题,而且目前常用的USB接口产品的长度过长,生产组装工艺相对较为复杂。

针对7级以上防水TYPE-C母端,其套筒周围需做密封形状,而限于目前冲压制造技术,此套筒较难形成复杂多台阶曲面形状,且因其结构特点需插入舌片,再固定并点密封胶水封锁间隙。此时为了避免舌片有可能出现斜插状况,业界标准要求对舌片施加推力10kgf而不损坏其性能。而现有的TYPE-C接口对舌片固持力不足,当舌片受力较大时,即发生后退导致胶水松动,密封性被破坏而不能满足防水要求。

防水TYPE-C密封同样也是选用一液型环氧型热固化胶,也许有人会问,为什么不用有机硅,尽管有机硅固化后有着良好的耐温性能,RTV、热固型、就不一一说明优缺点了,双组份硫化型也许可以通过测试,但对于针数较多或较密集的TYPE-C来说,胶水难以分布均匀,双组份操作性不灵活,固化后硬度低机械强度差,对了还有一个致命伤,热硫化固化过程中几乎无一起泡,原因就是TYPE-C的结构所致。而一液型环氧型黑胶,无需混合的,粘稠度易于调整,渗透性强保证TYPE-C每一针都有胶水,可实现高速喷射点胶,提高生产效率。
