USB连接器拓展型USB3.1 Type-C连接器的设计
发表时间:2021-04-12     阅读次数:     字体:【

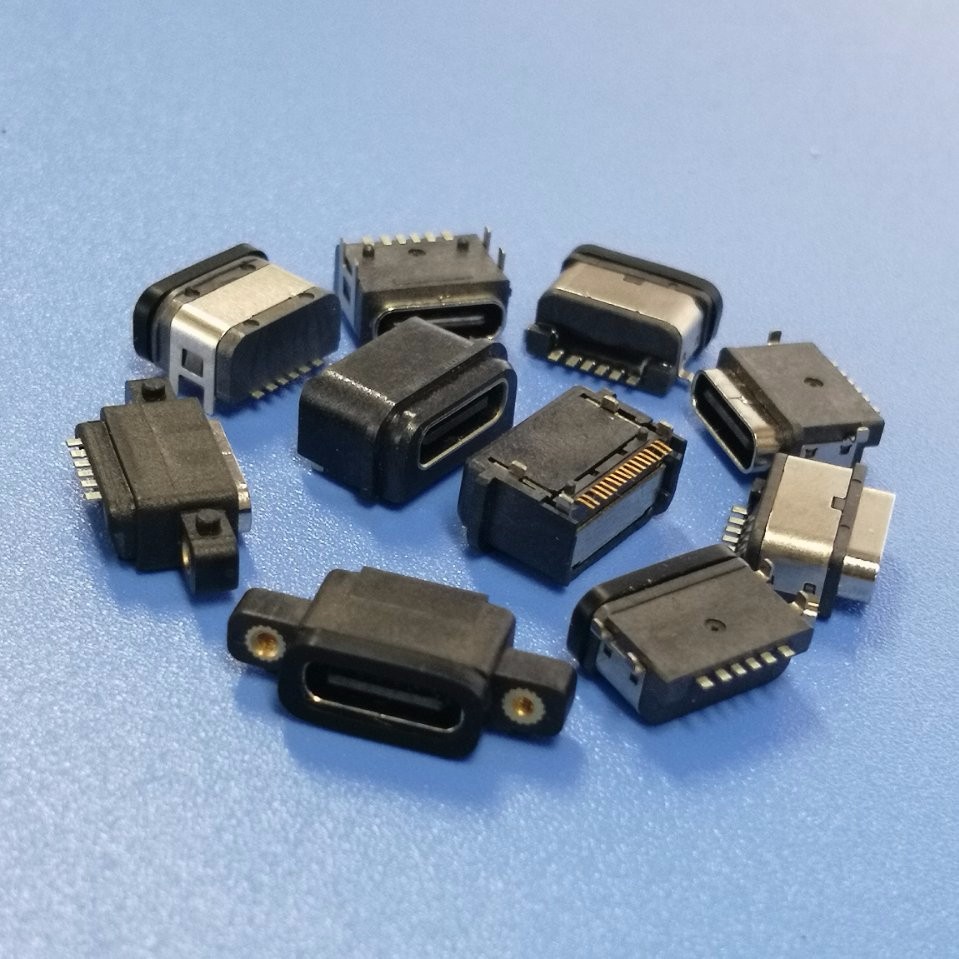

拓展型USB Type-C连接器一般包含:电路板;安装电路板用的壳体;两个以上连接器,分别电性连接电路板,其中该两个以上连接器至少包含USB Type-C连接器;两条以上导线,其一端分别电性连接于电路板,并且通过电路板电性连接两个以上连接器;及连接器接头,电性连接两条以上导线的另一端;壳体包括上盖与下盖;扩充装置通过连接器接头连接电脑主板上对应的连接器;其中电路板上设置有检测模块,上盖与下盖之间设有连接用的螺栓组件,螺栓组件包括螺杆以及分别与螺杆的两端螺纹连接的螺母,还包括用于容纳螺母的橡胶制成的负压罩,负压罩顶部呈半球形,底部呈环形,顶部与底部之间设有柔性波纹管,底部上设有用于与上盖或下盖抵靠的环形垫,环形垫上设有环形安装槽,底部插接在环形安装槽上,环形安装槽内设有密封圈。


带有半球形顶部的负压罩与壳体内的电路板接触可以避免USB Type-C连接器的电路板被划伤;安装时通过挤压柔性波纹管将负压罩内的空气排出,通过负压,实现负压罩与上、下盖及螺母的连接。检测模块包括电压比较电路及指示电路,指示电路与电压比较电路的输出端相连;USB Type-C连接器检测模块还包括连接于USB连接器及电压比较电路之间的分压电路;分压电路包括依次串联连接于USB连接器的正负输出端之间的电阻1、电阻2及电阻3;电压比较电路包括电压比较芯片,电压比较芯片包括比较器1及比较器2,比较器1的负输入端与电阻1与电阻2的连接端相连,比较器1的输出端与指示电路相连,比较器2的正输入端与电阻2与电阻3连接端相连,比较器2的输出端与指示电路相连;比较器1的正输入端接有参考电压,比较器1的负输入端与比较器1的正输入端相连。

USB Type-C连接器的比较电路及分压电路,将检测电压与预设参考电压进行比对,可以实现准确的电压检测效果。指示电路通知相关操作人员对出故障的USB Type-C连接器进行故障处理。指示电路还包括连接于发光二级管的负极及比较器的输出端之间的二极管及连接于发光二极管的负极及比较器的输出端之间的二极管。通过两个二极管对不同位点的电压检测,方便操作人员快速分析出故障的位点。
